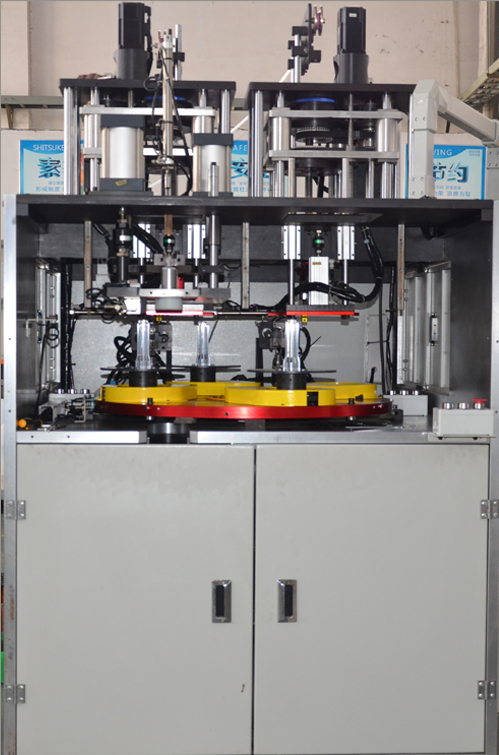

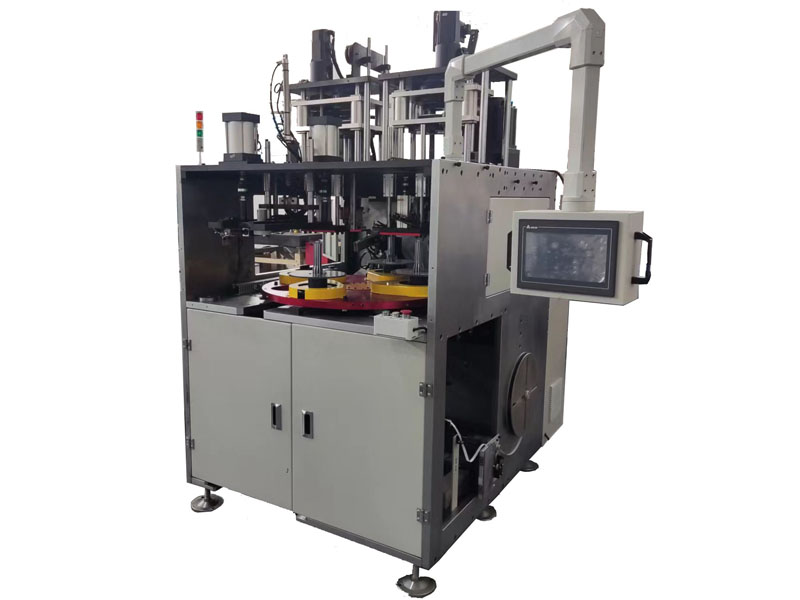

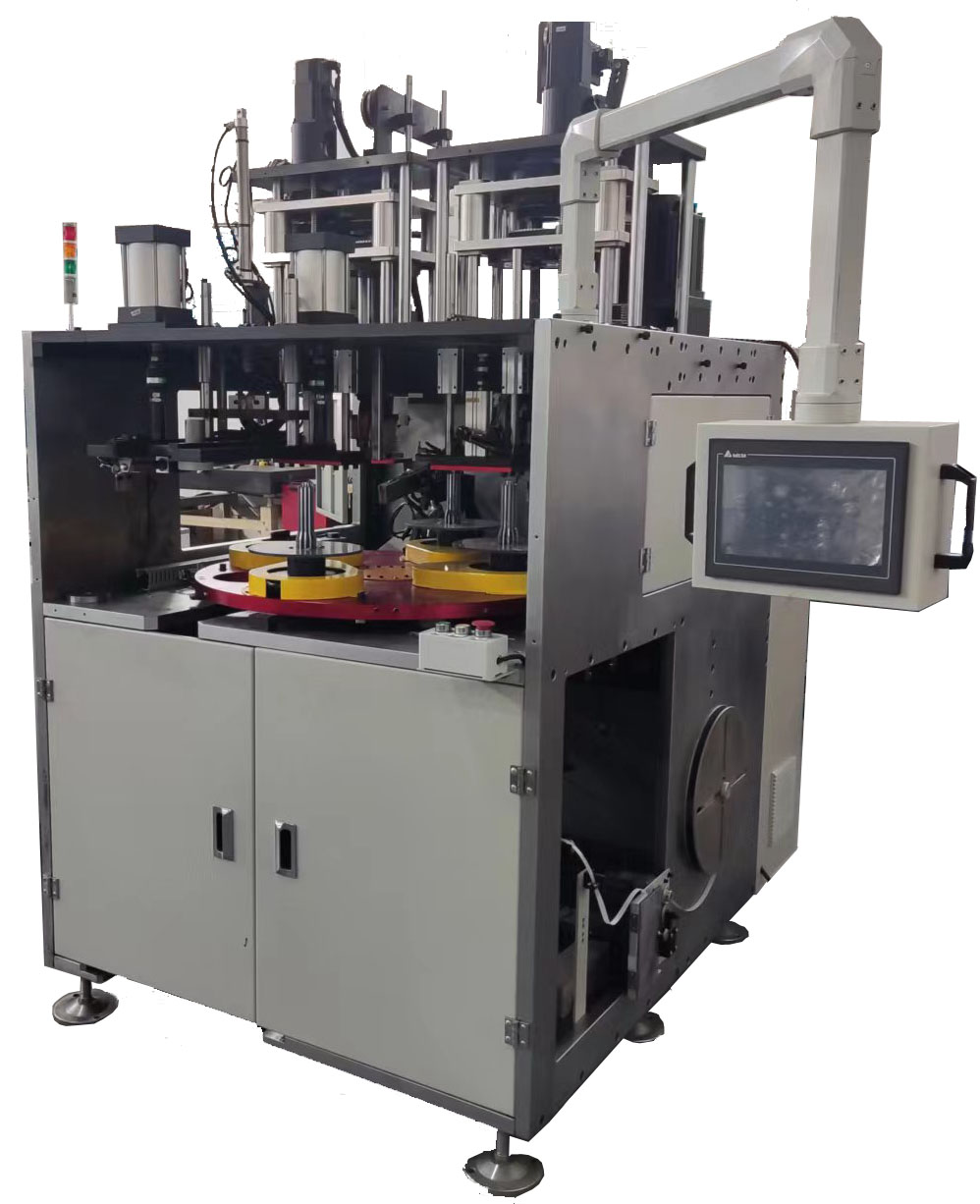

設備名稱:繞嵌一體機
空載轉速(MAX):3000rpm
(實際工作轉速與飛叉大小、
線徑、并繞根數有關)
適應線:φ0.18~0.8mm
模段數(MAX):5
繞線根數(MAX):2根
(不同線徑繞線根數不同)
適應定子內徑:≥φ21 mm
適應定子外圓:≤φ100 mm
適應定子槽數:12~36
適應定子疊厚:30~100mm
氣源:0.4-0.7mpa
電源:AC三相380/50HZ 三相五線
功率:15KW
外形尺寸:(長x寬x高mm): 1260*1750*2200
重量:2500KG
產品優勢:
1.交流伺服電機驅動系統
2.交流變頻調速系統
3.氣動系統
4.由工業可編程PLC綜合控制
5.人機界面操作控制

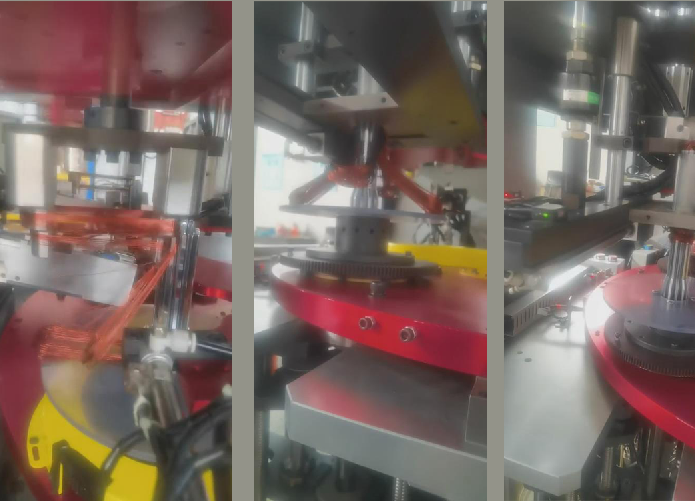

設備采用全套伺服系統控制,采用4工位結構設計,可同時完成三相繞組的繞制、打槽蓋紙、入線、自動插隔相紙等功能,主副繞組同時進行繞制,提高了生產效率,機器對每個工位物料狀態實時監控,防止物料重復引發的設備故障,可一人操作多臺機器或配合機器人實現無人化生產。
